扇形盲板閥

在線詢價

上一個下一個

詳細內容 規格參數 產品包裝

扇形盲板閥系列

本閥用于冶金、化工、機械、能源等系統中的煤氣、燃氣管道。該閥結構簡單，使用及維修都很方便。該閥主要由左閥體、右閥體、絲杠、眼鏡、密封圈、伸縮機構及驅動閥板運動的驅動1和加緊、松開用的驅動2等組成。關閥：驅動2動作，是密封副脫開，然后驅動1動作，閥門由開到關，關到位后，驅動2再反方向動作，密封副夾緊，關閥結束。開閥則反之。安裝時請注意介質流向箭頭，不得反裝。按驅動裝置劃分，可以分為電動、液動、氣動和手動盲板閥。

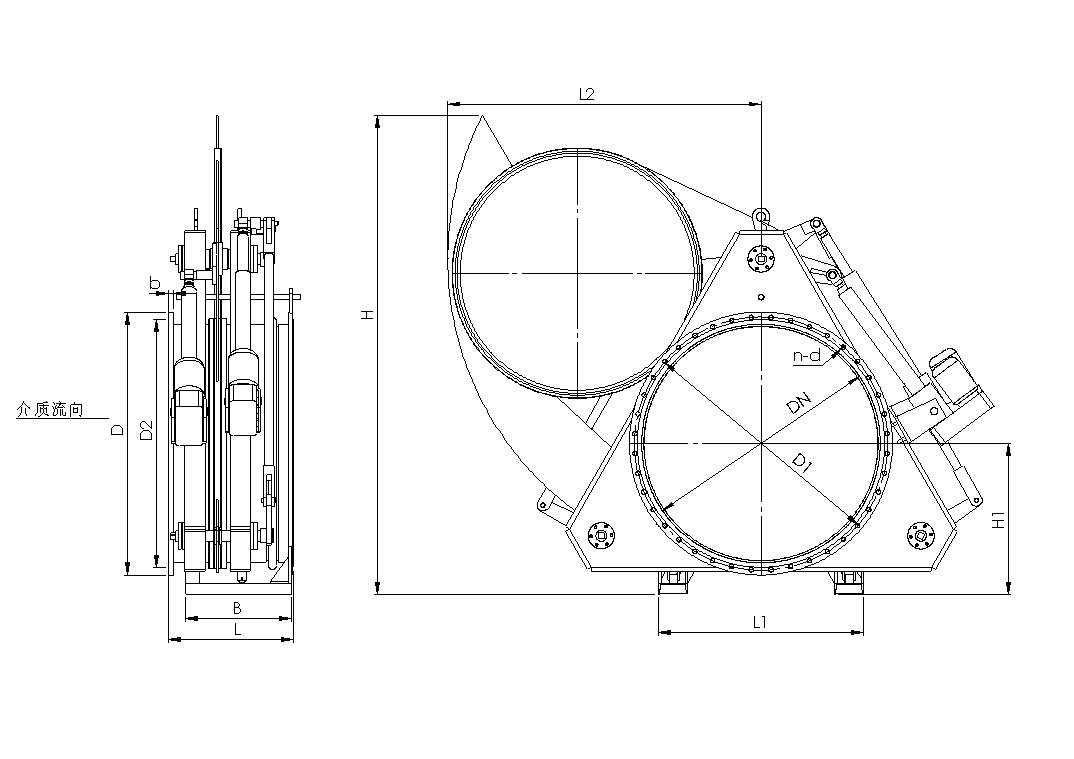

圖片 1.png

主要尺寸、參數及重量

DN	D	D1	D2	L	LI	L2	b	H	H1	B	n-d	質量
300	440	395	363	500	436	575	22	840	395	440	12-22	295
350	485	445	413	500	436	575	22	921	400	440	12-22	320
400	535	495	463	600	436	630	22	989	410	510	16-22	390
450	590	550	518	600	536	690	22	1114	435	510	16-22	520
500	640	600	568	600	536	745	22	1187	450	510	20-22	560
600	755	705	667	600	536	900	24	1331	495	510	20-26	610
700	860	810	772	600	536	1008	24	1510	540	510	24-26	700
800	975	920	878	600	536	1125	24	1723	575	510	24-30	830
900	1075	1020	978	850	1000	1245	30	1972	645	725	24-30	1365
1000	1175	1120	1078	850	1000	1380	30	2121	695	725	28-30	1430
1100	1275	1220	1178	850	1200	1520	30	2342	730	725	28-30	1650
1200	1375	1320	1280	850	1200	1620	30	2506	780	725	32-30	1925
1300	1475	1420	1384	850	1200	1725	30	2714	850	725	32-30	2163
1400	1575	1520	1480	850	1400	1865	30	2894	920	725	36-30	2400
1600	1795	1730	1690	850	1400	2140	30	3268	1025	725	40-30	3290
1800	1985	1930	1890	900	1600	2380	30	3552	1130	765	44-30	3910

注：本閥可按用戶要求設計制作。
